Классическая двухстворчатая входная группа остается эталоном архитектурного баланса частного сектора и коммерческих территорий. Чтобы конструкция сохраняла безупречную геометрию десятилетиями и легко открывалась при любых капризах погоды, требуется профессиональный подход к каждому узлу: от марки профильной трубы до выбора тягового усилия электропривода.

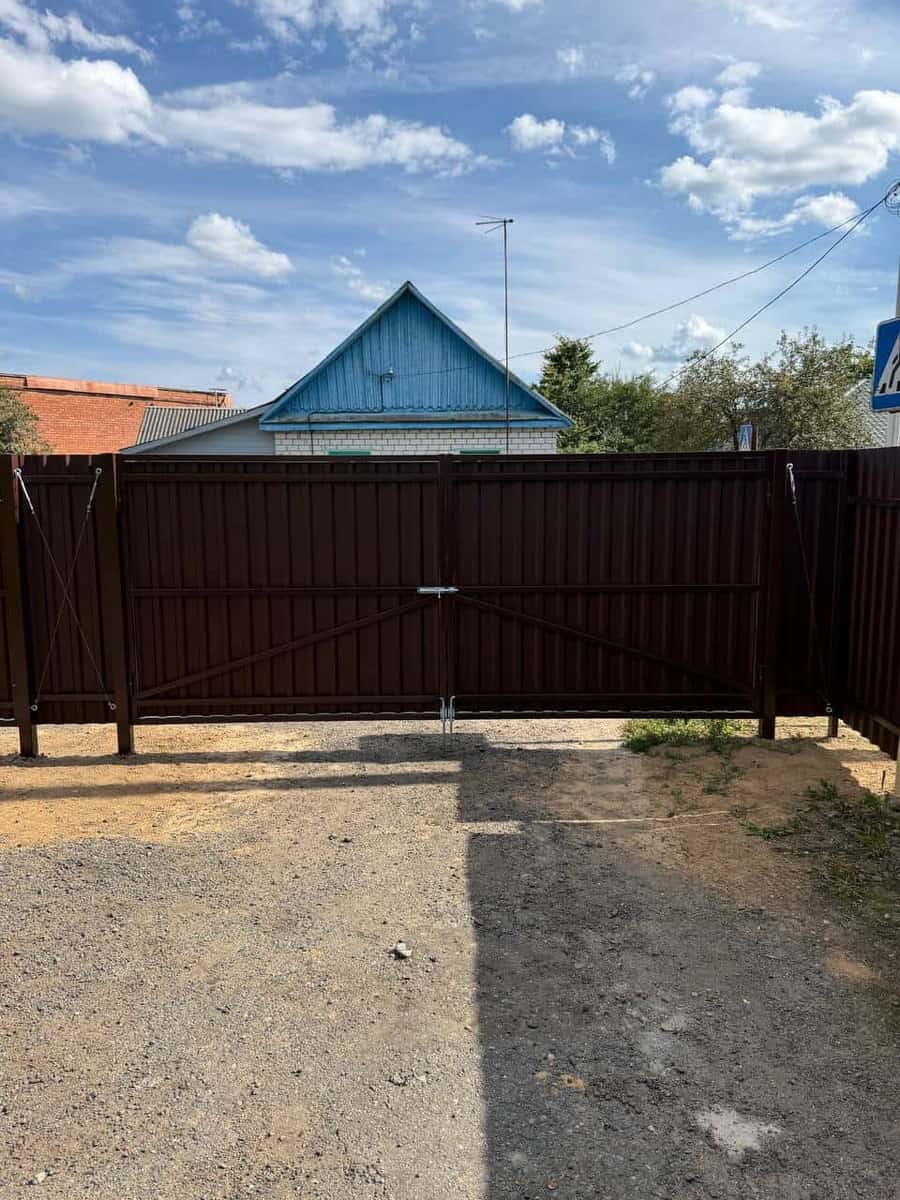

Снимок распашных ворот с отдельно стоящей калиткойОбустройство въездной зоны загородного участка, коттеджного поселка или промышленной территории неизменно начинается с поиска баланса между надежностью, эстетикой и практичностью. Компания СтройЗабор специализируется на проектировании, собственном производстве и установке заборов, въездных распашных и откатных ворот, а также продаже сертифицированной автоматики и комплектующих.
Мы реализуем проекты комплексно: от геологической оценки грунта и заливки фундаментов глубокого заложения до ювелирной отладки систем удаленного радиоуправления. В каталоге компании доступен полный спектр решений: вы можете выбрать готовый ассортимент ворот, калиток и столбов либо заказать штучные комплектующие в розницу для самостоятельной сборки.
1. Архитектура надежности: каркас распашных ворот и конструкционные особенности
Фундаментом долговечности любой распашной системы выступает ее силовая рама. Распашные ворота из профильной трубы подвержены существенным статическим и переменным динамическим воздействиям: собственной массе створок, резким ветровым порывам при закрывании («эффект паруса») и вибрациям в процессе пуска электропривода.
Именно поэтому стандартный кустарный подход со сваркой тонкостенного уголка или труб со стенкой 1.2–1.5 мм приводит к провисанию створок уже через два сезона. На производстве «СтройЗабор» используется жесткая соосная конструкция каркаса:
- Внешний силовой контур: выполняется из трубы сечением 60×40 мм или 80×40 мм с толщиной стенки от 2.0 до 3.0 мм (в зависимости от ширины проезда и расчетного веса облицовки).
- Внутренняя раскладка (ребра жесткости): профильная труба 40×20 мм либо специальный т-профиль. Они формируют посадочную полку для фиксации заполнителя и исключают кручение створки при сильном боковом ветре.
- Диагональные связи (раскосы): распределяют угловую нагрузку от верхнего внешнего края к нижнему петлевому узлу, защищая прямоугольник от деформации в параллелограмм.

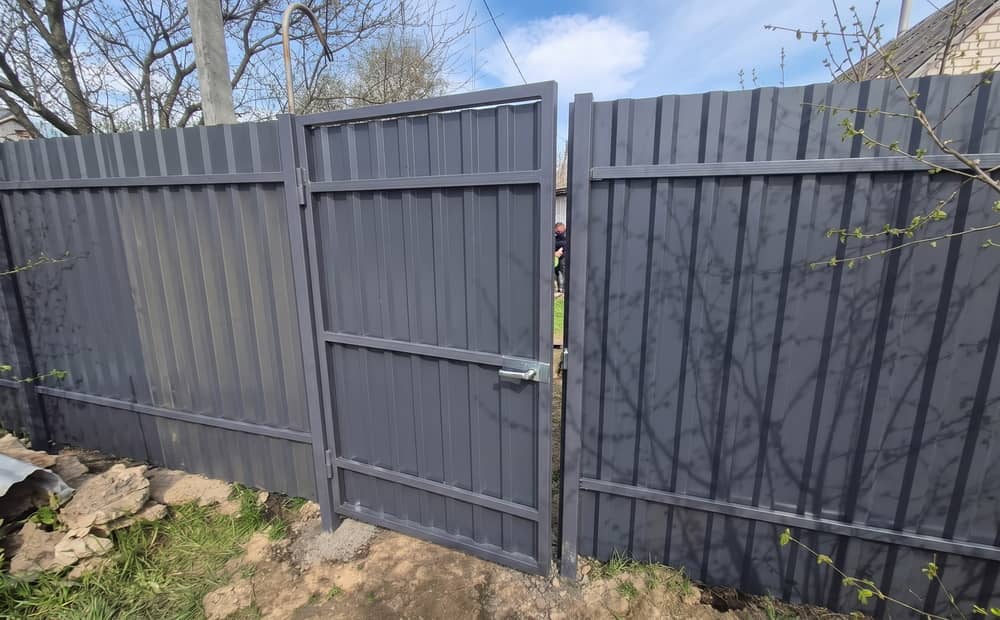

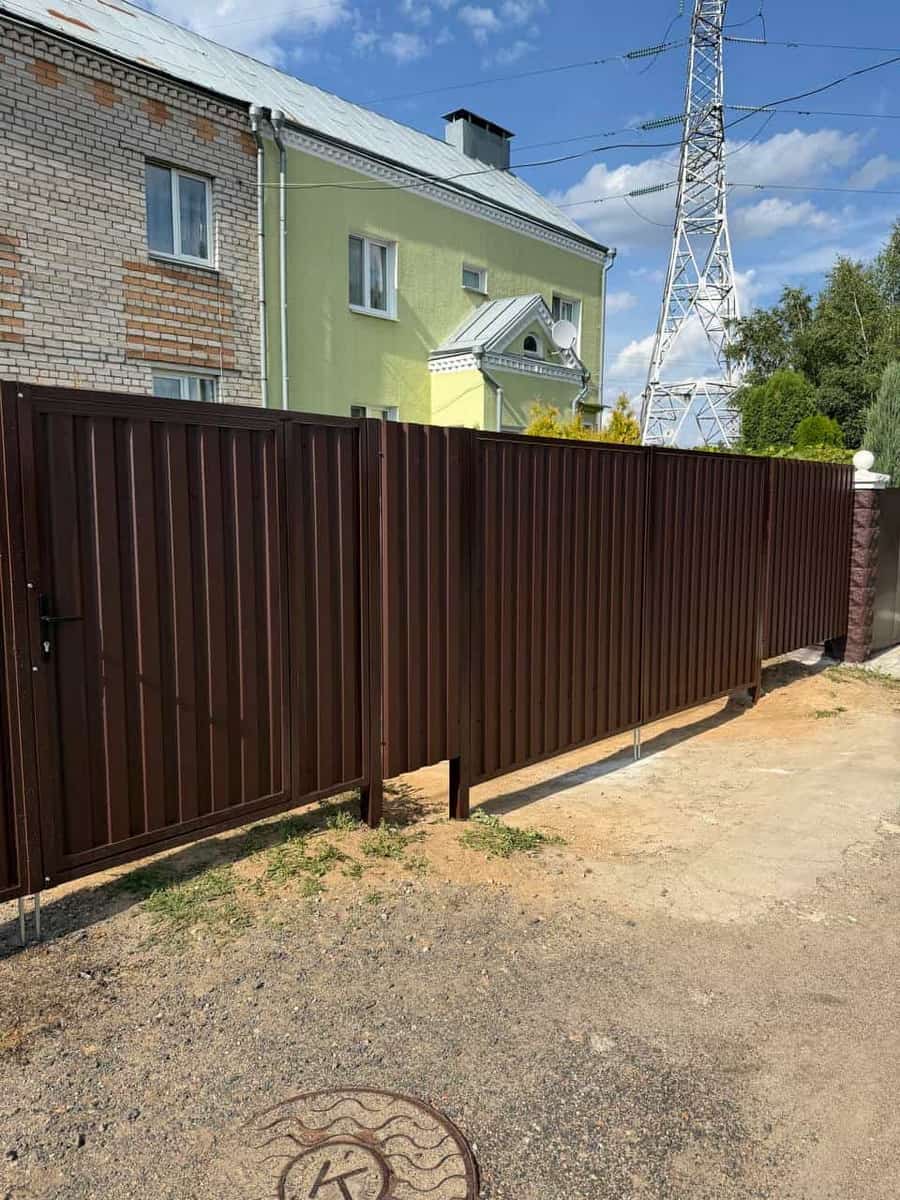

Калитка на дачном участкеДля тех мастеров, кто предпочитает производить монтаж своими силами, на наших складах всегда доступен готовый фабричный каркас распашных ворот под заполнение, сваренный на кондукторах с идеальной диагональной геометрией, обработанный цинконаполненным грунтом и окрашенный полимерным составом. Для пешеходной зоны вы можете параллельно подобрать унифицированный по стилю каркас калитки.
2. Распашные ворота с калиткой: встроенная или отдельно стоящая?
Когда планируется ворота распашные с калиткой, первостепенная инженерная задача — определить взаимное расположение въездной и входной зон. Существует два конструктивных решения:
Отдельно стоящая калитка (Рекомендуется)
Устанавливается на собственную пару опорных столбов рядом с воротами. Преимущества очевидны: нулевой уровень порога (удобно для детских колясок и велосипедов), отсутствие ограничений по высоте прохода, независимый монтаж электромеханического замка, домофона и кабельных трасс автоматики ворот.
Встроенная в створку калитка
Компромисс для условий дефицита фасадного пространства, когда ширина участка не позволяет выделить метр под отдельный проем. Недостатки: обязательное наличие нижнего силового порога (высотой 15–25 см) и верхней балки, смещение центра тяжести створки и сложность корректной синхронизации концевиков привода.
3. Кинематика открывания: ворота распашные во внутрь или наружу?
Направление распахивания створок предопределяет как эргономику заезда автомобиля, так и выбор кронштейнов для крепления приводов. Классическим стандартом для большинства частных владений выступают ворота распашные во внутрь дворовой территории.
- Открывание внутрь двора: оставляет свободной уличную зону перед въездом. Автомобиль гостей или курьера может остановиться вплотную к створкам без риска блокировки их хода. Створки приводов крепятся со стороны участка на заднюю грань столба, что дает идеальный рычаг и не крадет ширину светового проема. Главное условие — наличие свободного пространства на подъездной дорожке без подъема рельефа вглубь участка.
- Открывание наружу: применяется, если глубина двора ограничена либо автомобиль паркуется непосредственно за линией забора. В этом случае линейные моторы устанавливаются внутри проема ворот, забирая от 15 до 20 см ширины проезда с каждой стороны, либо требуют специальных рычагов. Также створки при распахивании не должны выходить на проезжую часть общего пользования или пешеходный тротуар.

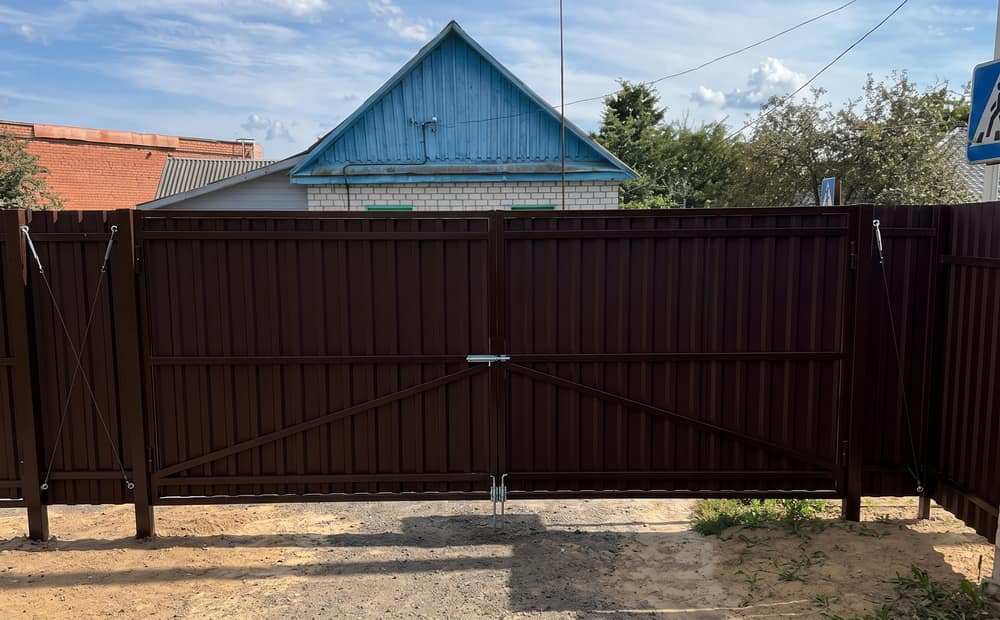

4. Ответственный узел: петли для ворот распашных
Любые ворота распашные металлические передают вес створок и динамические ветровые удары на петлевую группу. Неправильно подобранные навесы приводят к перекосам, заеданию замков и аварийному выходу из строя редуктора автоматики.
В нашей практике и каталоге комплектующих применяются только регулируемые каплевидные и цилиндрические петли для ворот распашных с интегрированным опорным шариком или упорным подшипником качения:
| Тип петли | Нагрузка на пару | Особенности конструкции | Область применения |
|---|---|---|---|
| С упорным подшипником | до 400–600 кг | Минимальный коэффициент трения, легкий и бесшумный ход, масленка для ТО. | Массивные кованые и глухие ворота с профлистом и жалюзи. |
| С опорным шариком | до 200–300 кг | Каленый шарик из подшипниковой стали внутри гильзы, простота и надежность. | Облегченные калитки, створки из евроштакетника и сетки 3D. |
| Регулируемые на пластине (М20/М24) | до 500 кг | Позволяют компенсировать сезонные подвижки грунта регулировочной гайкой без срезки сварки. | Ворота на пучинистых грунтах, тяжелые автоматизированные створки. |
5. Автоматика для распашных ворот: типы, расчет мощности и нюансы монтажа
Настоящий комфорт эксплуатации въездной группы раскрывается тогда, когда на створки установлена качественная автоматика для распашных ворот. Дистанционное открытие со смартфона или брелока из салона авто в дождь, снегопад или ночное время — это не роскошь, а базовое требование к современной усадьбе.
Однако распашной механизм с точки зрения электромеханики значительно сложнее откатного. Причина — гигантская парусность сплошного полотна ворот. При шквалистом ветре нагрузка на плечо привода возрастает многократно. Поэтому выбор привода нельзя осуществлять исключительно «по паспорту максимального веса». Инженеры «СтройЗабор» рекомендуют закладывать запас по массе не менее 2–2.5 раз. Если масса створки составляет 200 кг, привод должен быть рассчитан минимум на 400–500 кг.
Сравнение типов электроприводов: линейные против рычажных
В зависимости от конфигурации столбов и точек крепления используется два основных класса приводов:
Линейные электроприводы (Червячные и телескопические)
Самый популярный и прочный тип механизмов. Внутри корпуса шток или гайка перемещается по резьбе ходового винта. Обеспечивают максимальное прижимное усилие, прижимая створку к центральному упору. Идеально подходят под металлические профильные столбы сечением 80×80 или 100×100 мм, где расстояние от петли до внутреннего угла столба не превышает 10–15 см.
Рычажные приводы (Принцип локтевого сустава)
Используют редуктор и два шарнирно соединенных рычага, огибающих препятствие. Незаменимы на массивных кирпичных, бутовых или бетонных колоннах (380×380 мм и шире), когда ось вращения ворот сильно утоплена вглубь проема, и линейный шток просто уперся бы в угол кирпичной кладки.

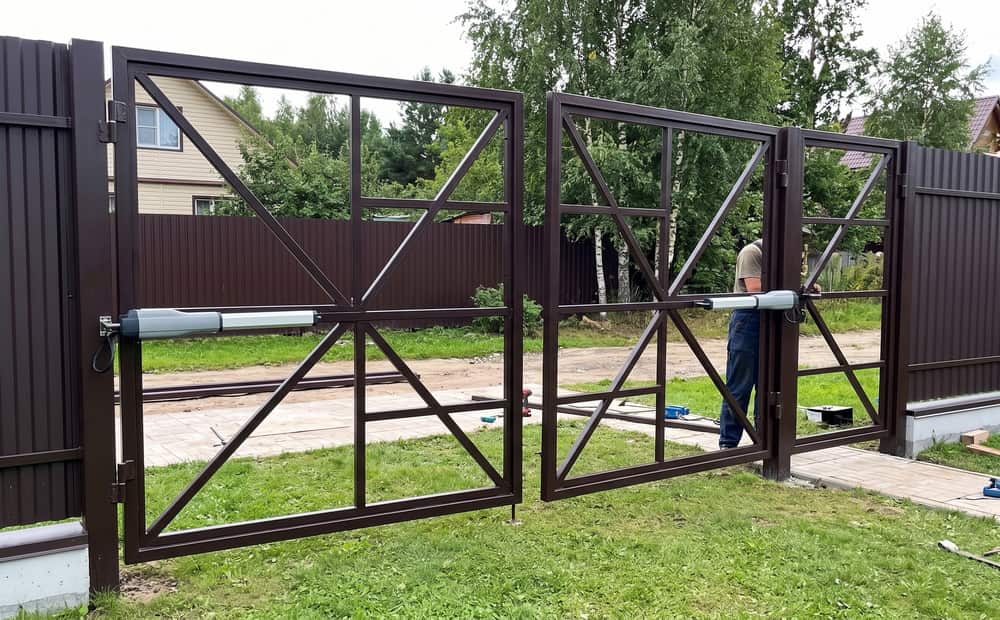

Линейный электропривод, смонтированный на створку воротЛидеры надежности: приводы Nice
Итальянская автоматика бренда Nice удерживает первенство по адаптации к климатическим условиям Восточной Европы. Прочные алюминиевые корпуса со степенью защиты IP54, низкотемпературная синтетическая смазка редукторов, работающая при морозах до -30°C, и тихие двигатели делают ее оптимальным выбором.
Подробный технический разбор итальянских систем с линейками Wingo, Too и Toona читайте в нашей экспертной статье: Автоматика распашных ворот Nice: надежное и удобное решение для вашего объекта.
Всю линейку оригинальных европейских моторов, блоков управления и приемников вы найдете в разделе автоматика и комплектующие для распашных ворот.
Технологический регламент: монтаж автоматики распашных ворот
Грамотный монтаж автоматики распашных ворот исключает рывки, вибрации и преждевременный износ шестерен редуктора. Процесс включает следующие ключевые этапы:
- Проверка свободного хода ворот: створка должна без усилий перемещаться от легкого касания пальцем. Если ворота перекошены или заклинивают на петлях, автоматику ставить категорически нельзя до устранения дефекта.
- Закладка кабельных трасс: прокладка бронированного кабеля или медного провода в ПНД-трубе под проезжей частью для синхронизации приводов, сигнальной лампы и датчиков фотоэлементов.
- Монтаж закладных пластин и кронштейнов: фиксация кронштейнов на опорные столбы с соблюдением строгих геометрических установочных размеров (размеры A и B из паспорта мотора), определяющих угол распахивания и плавность хода.
- Установка упоров: наличие физических механических упоров (центрального внизу и боковых концевых) обязательно для большинства линейных систем для четкого гашения люфта в крайних положениях.
- Подключение периферии безопасности: фотоэлементы на стойках предотвращают смыкание ворот, если в створе находится автомобиль, ребенок или домашнее животное.
